概述三輥卷板機（數控卷圓機）主要結構特征

卷板機是一種利用工作輥使板料彎曲成形的設備，是一種重要的加工設備。卷板機在工作時，通過液壓力、機械力等外力的作用，使工作輥運動，從而使板材壓彎或卷彎成形。根據不同形狀的工作輥的旋轉運動以及位置變化，可以加工出橢圓形件、弧形件、筒形件等零件。

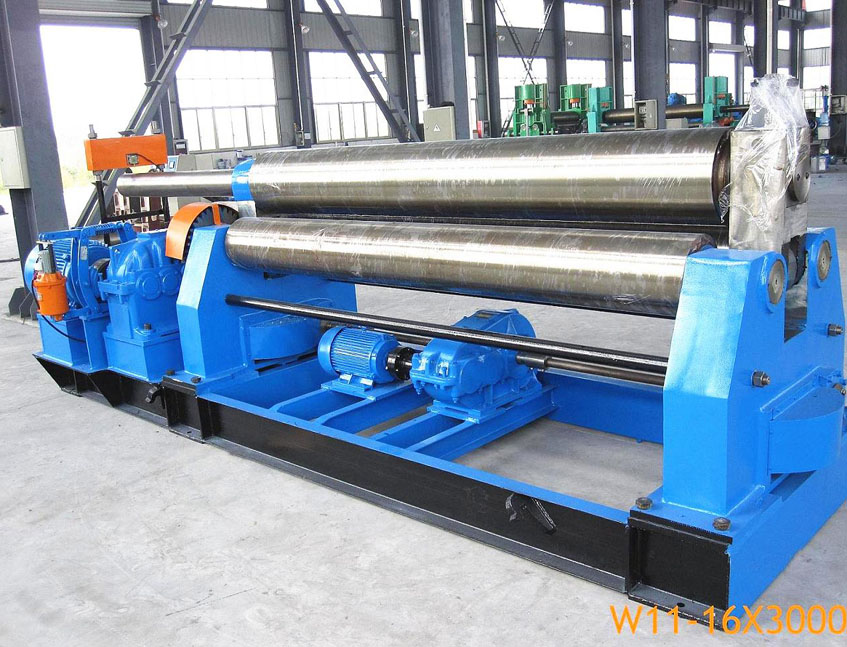

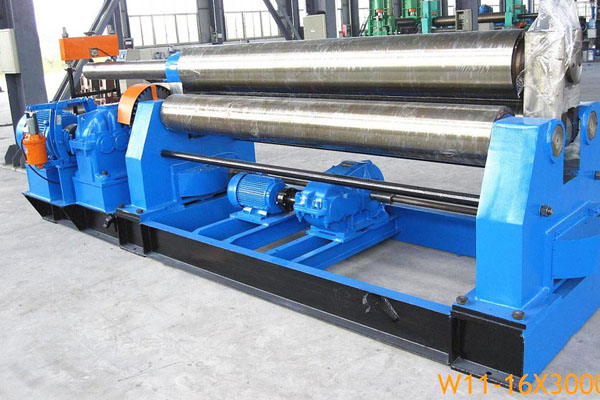

三輥卷板機（三輥卷圓機）是一種常用的金屬加工設備，該設備利用三輥滾彎原理，使板材產生永久性的塑性變形，卷制成所需要的筒形件、錐形件等不同形狀的零件。

三輥卷板機（數控卷圓機）通過正確的維護保養，可以提高設備的工作效率，保證產品質量和延長使用設備的使用壽命。

機器由底座、上輥、下輥、左右機架、主驅動系統、輔助驅動系統、液壓系統、電氣控制系統等組成。底座及機架采用焊接結構，嚴格要求焊縫質量，并進行時效處理，以保證機器在工作負荷下有足夠的強度和剛度。



上輥部分（上輥、上輥主傳動裝置、傳動側軸承體、傾倒平衡裝置）

下輥部分（兩下輥、下輥輔助傳動裝置、水平移動裝置、對料裝置） 架體部分（底座、左右機架、上輥驅動油缸） 傾倒部分（上輥傾倒側軸承體、傾倒油缸） 卷錐筒裝置

液壓系統（液壓泵站系統、閥組）  電氣控制部分，強電部分、數顯部分（PLC控制系統）、操作臺 潤滑系統

上輥裝在兩軸承體內，分別鑲在兩側的機架內側，由兩端油缸驅動上輥升降運動。上輥兩端軸承均采用低速度、重載荷的調心滾子軸承，上輥的升降位移量由數字顯示，可根據數字顯示調整工作輥平行或傾斜。其同步精度±0.2mm。上輥的傾倒側裝有傾倒油缸，方便取料。上輥尾部裝有平衡機構。在傾倒側失去支承時，平衡上輥處于水平位置。



兩下輥裝在上輥機架內側，由下輥機架進行支承，采用低速度、重載荷的調心滾子軸承。兩下輥在油缸驅動下同時進行水平移動，下輥水平移動量數字顯示，根據數字顯示調整下工作輥平行。其同步精度為±0.2mm，并可自動回中。

 對料裝置安裝在下輥一側，由油缸驅動其工作。 卷錐筒裝置安裝在上輥的左端，隨上輥同升降。

三輥卷板機的三個工作輥均為主動輥。其中上輥為主驅動輥，上輥動力可滿足在大工況負荷下工作。兩下輥為輔助驅動輥，作用為送進料和防止在卷制薄板過程中可能產生的打滑。上下輥工作的線速度匹配，由液壓系統在卷板過程中實現自動匹配。
